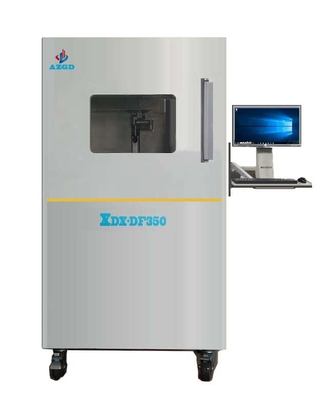

Μηχανή ακτίνας X κινητή/εξοπλισμός δοκιμής μητρικών καρτών lap-top ολοκληρωμένου κυκλώματος/Baterry/αυτοκινήτων
Προδιαγραφές:
| πρότυπο | 3500A (ακτίνα X 100KV) |
| Επίδειξη | 22» όργανο ελέγχου LCD |
| Περιοχή εικόνας | 600*415 χιλ. |
| Ανάλυση εικόνας | 110 LP/CM |
| Εικονοκύτταρο CCD | 1.3 εκατομμύρια |
| Προδιαγραφή καμερών | Εικόνα Intensifier+Digital CCD 25 frames/m |
| Ενίσχυση | 120 (γεωμετρικό)/1200 (σύστημα) |
| Τάση παραγωγής ακτίνας X | 90 ~ 130 KV |
| Οπτικό πεδίο | 0 ~ 70℃ η κλίση, 360℃ περιστρέφεται |
| Εστιακό σημείο | um 5 |
| Τύπος σωλήνων ακτίνας X | Κλειστός σωλήνας |
| Παροχή ηλεκτρικού ρεύματος | Εναλλασσόμενο ρεύμα 110~230V/50~60HZ ενιαίας φάσης |
| Βάρος | 1100KG |
| Ελέγξιμο βάρος | δείγμα <5> |
| Πίνακας εργασίας | X / Άξονας Υ/Ζ/του Q |
| Χειρωνακτική λειτουργία | με το πληκτρολόγιο/το ποντίκι/τον προσδιορισμό θέσης ναυσιπλοΐας |
| ΚΜΕ | Intel Pentium |
| Μνήμη | 2GB |
| Συγκρότημα ηλεκτρονικών υπολογιστών | Win7 |
| Εισαγωγή | Πληκτρολόγιο |
| Παραγωγή εκθέσεων | Εγχειρίδιο/αυτοκίνητο εκτός από το δοκιμασμένο έγγραφο |
| τηλεοπτική λειτουργία | Πρότυπα |
| Διάσταση | 1160*1090*1857 χιλ. |
| Ναυσιπλοΐα | Αυτόματη ναυσιπλοΐα ανίχνευσης |
| τρισδιάστατη άποψη | Μίμησης |
| Κενό, BGA, επιθεώρηση απόστασης | Αυτόματος-επιθεωρήστε τη λειτουργία settable |
| Αυτόματη επιθεώρηση BGA | θέστε τον υπολογισμό της επιθεώρησης, της μέτρησης και της φυσαλίδας BGA |
| Περιοχή επιθεώρησης | X / Κατεύθυνση αεροπλάνων Υ |
| Ειδική απομόνωση | Μη |
| Υγρασία θερμοκρασίας | 0-40℃ 0-90% |
| Ανασταλμένο θέμα | σκόνη μη-αγωγιμότητας |
Εφαρμογές:
1. Ημιαγωγός: Εσωτερική δομή του ολοκληρωμένου κυκλώματος, FC, επιθεώρηση συσκευασίας CSP
2. Η ρίψη αργιλίου αφορά τα αυτοκίνητα, το &fissure φυσαλίδων του λάστιχου και την επιθεώρηση προϊόντων ρητίνης
3. Σύντομο & ανοικτό κύκλωμα στη συσκευασία BGA, περιοχή φυσαλίδων στην επιθεώρηση BGA και αυτόματος-κρίση
4. Αεροδιαστημικός και στρατιωτικός, αεροτομή, σφαίρα κ.λπ.
5. Troche στην ιατρική, FRP στα χημικά προϊόντα, ρητίνη, κεραμική.
6. Μπαταρία λίθιου, ηλεκτρονικά συστατικά (ο πυκνωτής, ο αντιστάτης, η δίοδος & το audion, οδήγησαν κ.λπ.) επιθεώρηση
Χαρακτηριστικά γνωρίσματα:
1. Εισαγόμενος σωλήνας ακτίνας X μικροϋπολογιστών με την αρχική συσκευασία (100/130Kv έκλεισε το σωλήνα), ιδιαίτερα-ευαίσθητος ενισχυτής εικόνας, 1,3 εκατομμύριο εικονοκύτταρα βιομηχανικά
ψηφιακή κάμερα CCD, ικανή να ανιχνεύσει το στοιχείο <5>
2. Διευθετήσιμη υψηλή δύναμη γεωμετρική & ενίσχυση συστημάτων, εύκολη να ανακαλύψει τη μικροσκοπική ατέλεια με την υψηλή ταχύτητα ανίχνευσης.
3. Διάγραμμα ναυσιπλοΐας συστημάτων, που πλοηγεί γρήγορα και που τοποθετεί ακριβώς.
4. Παρατηρήστε το αντικείμενο σε ±70°, ανιχνεύοντας από την ιδιαίτερη γωνία, εύκολη στην ανίχνευση της εσωτερικής δομής
5.Five ο άξονας που κινείται coordinately, με τη λειτουργία CNC αυτόματος-ανιχνεύει σε ποσότητα, κατάλληλη για σε μεγάλη ποσότητα με την υψηλή ακρίβεια.
